地牛手動叉車油缸結構圖
工程介紹
沈陽興隆瑞機械設備有限公司在每臺設備上附有遼陽手動叉車維修,油缸結構圖，如果在使用過程中有漏油情況發生，則可以根據分解圖提供的各個配件所在位置，快速找出漏油點進行維修處理。通常遼陽地牛維修油泵主要是指漏油、不起升或起升不到位等現象。
一、遼陽手動叉車維修,油缸結構圖按照每一部分進行詳細分解：
1.這么復雜的圖片主要包括“油缸外殼-活塞桿-閥芯-密封圈”四部分。

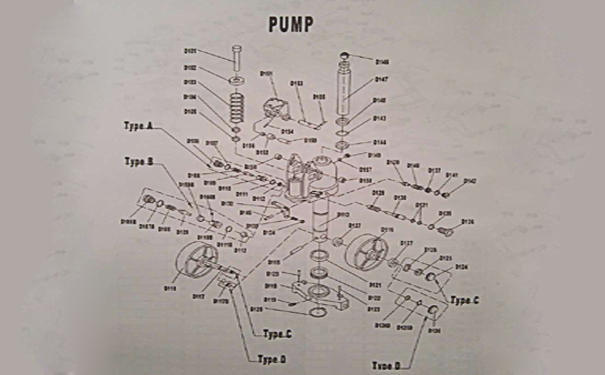

油缸分解爆破圖
2.遼陽手動叉車維修,油缸結構圖中紅色主體部分是液壓油缸外殼，是主要的結構主體。缸體部位分為AC缸和DF缸兩種。
（1）AC缸，一體鑄造工藝打造整體密封油泵，其外殼結構體積較大，后期維修更換配件較容易些。但生產成本較高，在生產過程地對環境有污染。
（2）DF缸采用鋼板焊接式油泵，可以降低車輛的采購成本，加工過程污染小。因?yàn)檫|陽手動叉車地牛價格采用這種結構更低，因此在市面上您見到的主是是這種類型。
液壓油缸拆卸后平地放置圖
3.遼陽手動叉車維修,油缸結構圖中在缸體上中間的起升桿，也叫活塞桿，即缸體中間的鍍鋅白色柱狀物。
（1）遼陽加力地牛廠家產品具有的特點是，大小活塞桿均經過鍍鋅鍍鉻處理，硬度大、表面光滑，在使用過程中不易產生漏油現象，重載不變形。
4.閥芯，也指單向閥。
遼陽手動叉車維修,油缸結構圖中展示的閥芯作用，它起到密封作用，防止油缸活塞桿下部的液壓油回流，造成活塞桿下隆，無法提升起貨物。

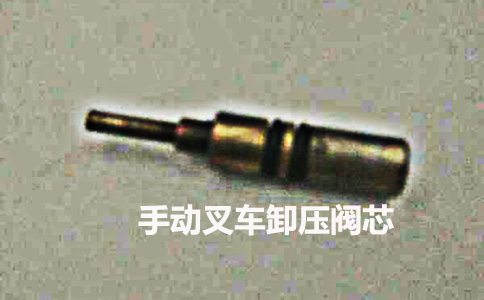

手動叉車卸壓閥芯圖
遼陽加力地牛的油泵泄壓閥芯采用精簡化設計，零件數量少，故障率低便于維修，閥體具有過載保護功能，超載不起升。

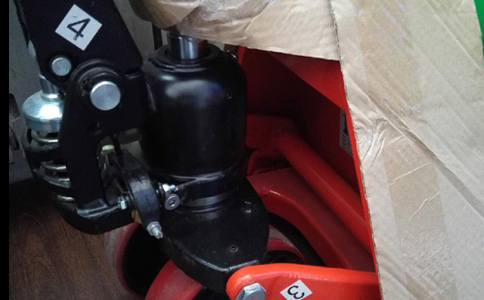

手動叉車卸壓閥芯安裝實物圖
5.密封圈：即屏幕下方的藍色小O型圈。
這是遼陽手動叉車維修,油缸結構圖中非常重要的一件配件，如果密封圈質量不好，易出現老化現象，就會發生漏油現象，當液壓油減少后，提升高度會降低，直至無法起升。

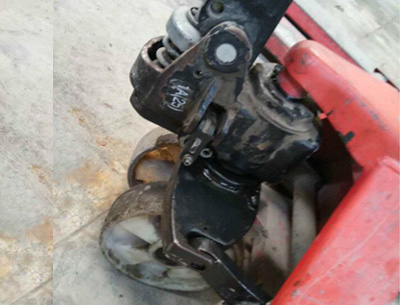

手動叉車防塵油封實物圖
沈陽興隆瑞機械設備有限公司提供的遼陽手動叉車維修,油缸結構圖，能更方便的維修遼陽地牛。產品質量穩定，結實耐用。
